浮動球閥工作原理及選用原則

[ 2019-10-22 ]

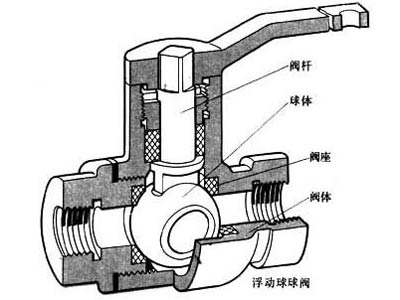

浮動球閥之所以稱為浮動球閥，是因為這種閥門的關閉件是一個球體，并且球體除了被兩個用來密封的密封圈支撐之外，不受其他任何部件的支撐（球體有一種懸浮在中間的感覺），故稱為浮動球閥。
    浮動球閥的密封原理，由于浮動球閥的球體不受任何部件的限制，故當閥門處于關閉狀態時，介質從閥門一端（上游）施壓，球體能產生一定的位移并緊壓在閥門出口端（下游）的密封面上，產生出口端密封。
    浮動球閥的優點：閥門流阻小，結構簡單，密封性好，在一定口徑、一定壓力范圍內，性價比高。
    浮動球閥的缺點：球體所承受工作介質的載荷將全部作用在下游密封圈上，同時，球體本身的重力也將直接由密封圈承受，故，如果閥門壓力過高，或者口徑過大，將會引起問題。
浮動球閥結構圖

浮動球閥選用原則：
一、石油、天然氣的輸送主管線，需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的球閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥；支管，選用法蘭連接，焊接連接，全通徑或縮徑的球閥。
二、成品油的輸送管線和貯存設備，選用法蘭連接的球閥。
三、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的浮動球球閥。
四、冶金系統中的氧氣管路系統上，宜選用經過嚴格脫
五、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫球閥。
六、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式球閥。
七、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的，聚四氟乙烯為閥座密封圈的全不銹鋼球閥。
八、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封球閥。
九、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V形開口的調節球閥。
