產品名稱：智能電動調節球閥[ 2016-03-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動二通調節球閥的詳細介紹

ZAJQ型智能電動球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

二、電動二通調節球閥主要零件材質

閥體：

形式	角型單座鑄造閥
公稱通徑	20-300mm
連接形式	PN1.6 4.0 6.4Mpa
連接形式	法蘭式按JB78-59 JB79-59
材料	HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

閥內組件：

閥芯形式	O型閥芯
流量特性	快開型
材料	1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料	聚四氟乙烯、PPL、硬密封

三、電動二通調節球閥主要技術參數

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

四、電動二通調節球閥執行機構和規格參數

類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可調動作范圍	0-90o
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按AP1598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250：1							350：1
配用執行機構	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

產品訂貨須知：

一、①電動二通調節球閥產品名稱與型號②電動二通調節球閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的電動二通調節球閥型號，請按電動二通調節球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.xzpywy.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

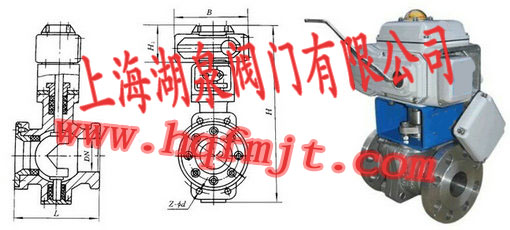

五、ZAJQ941型電動球閥外形尺寸

公稱通徑DN	L	D	H	L1	D1	b	Z-Ød	H1	L2
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380

六、ZAJQ971超短型電動對夾式球閥外形尺寸

公稱通徑DN	L	H	D	D1	D2	b	f	L1	Z-Ød
15	35	275	90	65	45	14/16	2	157	4-12
20	38	280	100	75	55	14/16	2	157	4-12
25	42	287	110	85	65	14/16	2	157	4-12
32	50	297	130	100	78	16/18	2	208	4-16
40	60	312	145	110	85	16/18	3	208	4-16
50	70	325	160	125	100	16/20	3	256	4/8-16
65	95	335	180	145	120	18/22	3	256	4/8-16
80	118	365	190	160	135	20/22	6	256	8-16
100	140	400	215/230	210/220	155/160	20/28	3	256	8-16/20
125	175/195	420	245/270	210/220	185/188	24/28	3	256	8-16/24
150	210/260	440	280/300	240/218	210/218	24/28	3	256	8-20/24
