偏心蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 偏心蝶閥 >
產品名稱：電動偏心蝶閥[ 2021-05-17 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

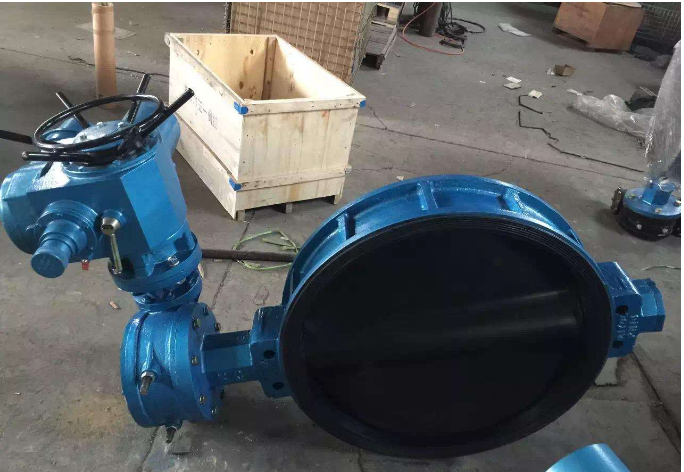

一、電動偏心蝶閥產品概述
電動偏心蝶閥是由偏心蝶閥和調節型電動執行器組裝而成。它采用精密的彈性密封圈和三偏心多層次金屬硬密封結構，以AC220V電源作為動力,接收工業自動化控制系統預設的參數4~20mA（0~5等弱電控制）信號來完成調節動作。無論在低溫和高溫情況下，都具有優良的密封性能，主要應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
二、電動偏心蝶閥產品特性
1、采用三偏心結構，具有越關越緊的密封功能，操作靈活,不受介質壓力的高、低影響。
2、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
3、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，耐腐蝕,使用壽命長等特點。
4、具有雙向密封功能，安裝時不受介質流向的限制，可在任何方向安裝。
5、密封性能可靠，使用壽命長，采用三維偏心結構，蝶閥啟閉時與閥體之間存在很小的摩擦。三、電動偏心蝶閥主要零部件材質
零件名稱 材料 閥體 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 閥軸 2Cr13 密封圈 耐油橡膠 填料 柔性石墨
四、電動偏心蝶閥主要執行標準
制造標準 GB/T 122387-89 法蘭標準 GB9113-2000、GB17241.6-1998 結構長度標準 GB12221-89 檢驗標準 GB/T 13927-92
五、電動偏心蝶閥主要技術參數
1、防 爆 型： 防爆等級：dⅡBT3/T4
2、防護等級： IP67、IP68可選
3、作用形式： 普通開關型、調節型（4～20mA）
4、環境溫度： -30℃～+70℃
5、電源電壓： AC220V、AC380V（其他定制AC24，AC110等） 50/60Hz
6、信號反饋： 有源信號、S無源信號
7、帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
8、手動功能： 電動執行器帶有手動開閥、關閥功能
9、調 節 型： 輸入4～20mA信號,實現閥門調節功能
六、電動偏心蝶閥主要外形連接尺寸
產品品型號 L 連接尺寸（標準值） H 電動頭尺寸 PN0.6MPa PN1.0MPa DN H3 A3 B3 D1 Z-d D1 Z-d D973H 50 43 112 530 250 255 110 4-14 125 4-18 65 46 115 530 250 255 130 4-14 145 4-18 80 49 120 565 250 255 150 4-18 160 8-18 100 56 138 600 250 255 170 4-18 180 8-18 125 64 164 640 250 255 200 8-18 210 8-18 150 70 175 705 300 315 225 8-18 240 8-22 200 71 208 775 300 315 280 8-18 295 8-22 250 76 243 945 300 315 335 12-18 350 12-22 300 83 283 1070 300 315 395 12-22 400 12-22 350 92 310 1140 300 315 445 12-22 460 16-22 400 102 340 1210 300 315 495 16-22 515 16-26 450 114 380 1335 575 714 550 16-22 565 20-26 500 127 410 1415 575 714 600 20-22 620 20-26 600 154 470 1605 656 810 705 20-26 725 20-30 700 165 550 1844 656 810 810 24-26 840 24-30 800 190 640 2040 656 810 920 24-30 950 24-33 900 203 710 2255 785 863 1020 24-30 1050 28-33 1000 216 770 2380 785 863 1120 28-30 1160 28-36 1200 254 890 2640 785 863 1340 32-33 1380 32-39
