排渣閘閥
閥門首頁 > 產品展示 > 閘閥 > 排渣閘閥 >
產品名稱：PZ941H-16/25/40C電動排渣閘閥[ 2021-05-19 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、PZ941H-16/25/40C電動排渣閘閥產品介紹
上海湖泉閥門有限公司 PZ941H-16/25/40C電動排渣閘閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性排渣閘閥適用于公稱壓力P N 1.6～6.4Mpa，工作溫度0～100℃的火力電站水利排渣系統及水利工程的灰漿排放系統管路上，切斷或接通管路中聽介質，適用介質為：灰水混合物，渣水混合物（渣水比1：6，最大粒度＜50 mm）。
二、PZ941H-16/25/40C電動排渣閘閥工作原理
上海湖泉PZ941H排渣閘閥過流部件材質跟普通閘閥不一樣，耐磨性要好。另外結構上也不一樣，不能存渣，一般在出口底部設有排渣溝，利于排渣。采用明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼+鈷鉻鎢），適用于電廠、冶金和水泥等行業的煤粉、灰渣等物料的輸送管線，起到截止和通流的作用。

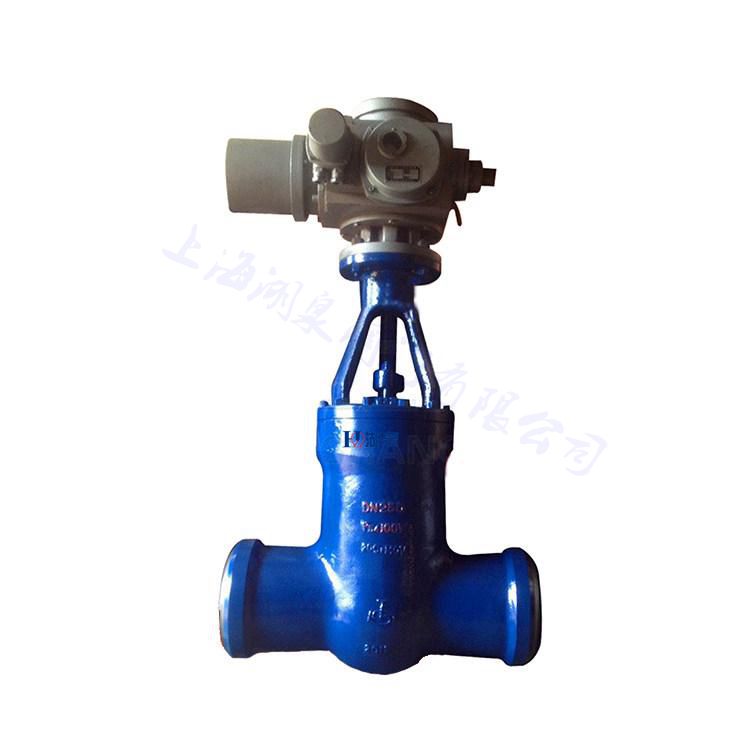

三、PZ941H-16/25/40C電動排渣閘閥產品圖
四、PZ941H-16/25/40C電動排渣閘閥主要規格尺寸
型號
Type公稱通徑
DN/mm
Nominal
diameter主要尺寸 L D D1 D2 b Z-?d H PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
電動排渣閥
尺寸同上，
高度重量加電動頭。
Dimensions of
motor-driven
valve are the
same as the
above with
extra height50 250 165 125 102 20 4-?18 335 80 280 200 150 133 22 8-?18 510 100 300 220 180 150 24 8-?18 685 150 350 285 240 212 28 8-?22 790 200 400 340 295 268 30 12-?22 885 250 450 405 355 320 32 12-?26 1015 300 500 460 41O 370 34 12-?26 1190 350 550 520 470 430 38 16-?26 1350 400 600 580 525 482 40 16-?30 1460 500 700 715 650 585 46 20-?33 1820 PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
電動尺寸同上，高度、
重量外加電動裝置。
Dimensions
are the same
as the above
With extra
height and
Weight of the
motor50 250 165 125 102 20 4-?18 335 80 280 200 150 133 22 8-?18 510 100 300 235 190 158 24 8-?22 685 150 350 300 250 212 30 8-?26 190 200 400 360 31O 278 34 12-?26 885 250 450 425 370 335 36 12-?30 1015 300 500 485 430 390 40 16-?30 1190 350 550 555 490 450 44 16-?33 1350 400 600 620 550 505 48 16-?36 1460 450 650 670 600 555 50 20-?36 1620 500 700 730 660 615 52 20-?36 1820 PL41H-25
PL941H-25
電動尺寸同上，
高度、重量
外加電動裝置。
Dimensions
are the Same
as the above
With extra
height and
Weight of the
mortor150 400 300 250 212 30 8-?26 91O 200 500 360 31O 278 34 12-?26 1100 250 550 425 370 335 36 12-?30 1430 300 650 485 430 390 40 16-?30 1558 350 700 555 490 450 44 16-?33 1678 400 750 620 550 505 48 16-?36 1830 450 850 670 600 555 50 20-?36 1990 500 900 730 660 615 52 20-?36 2160
