產品名稱：法蘭閘閥廠家Z41H-16C DN125 PN1.6Mpa報價[ 2024-09-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

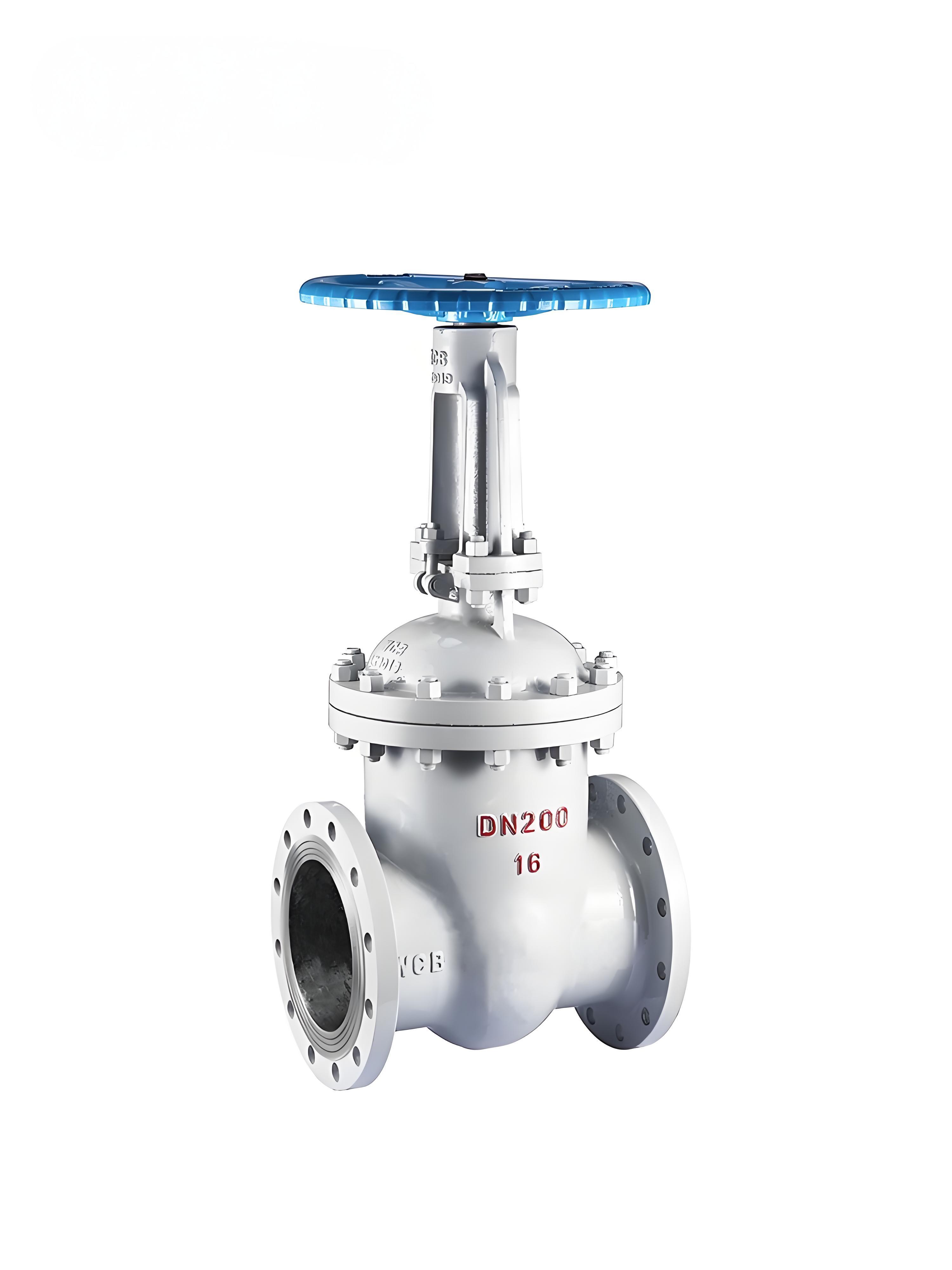

一、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa報價
法蘭閘閥是連接方式為法蘭的閘閥，這種連接方式最為常見。法蘭閘閥在管路中使用時穩定可靠，所以在高壓管路上常采用法蘭閘閥。在管路系統中，法蘭閘閥通過手輪轉動驅動閘板沿通道軸線垂直方向移動，從而切斷或接通介質流。法蘭閘閥的密封面設計有多種形式，包括楔式和平行閘板式，前者類似于“楔子”的形狀，利用嵌入物體達到密封效果；后者則是通過將物體直接蓋住閥門的橫截面以達到密封效果。這兩種截然不同的密封原理使得它們各自適用于不同的環境和工況。

二、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa報價優點
‌1、流體阻力小‌：法蘭閘閥的閥體內部介質通道是直通的，流體介質流經時不會改變其流動方向，因此流體的阻力較小。
‌2、啟閉力矩小‌：閥相比，法蘭閘閥的啟閉較省力，因為其啟閉時閘板運動方向與管內流體介質流動的方向相垂直。 ‌介質流動方向不受限制‌：法蘭閘閥可以從兩側任意方向流過，適用于介質的流動方向可能改變的與截止管路中。
‌3、密封性好‌能：全開時密封面受沖蝕較小，保證了良好的密封性能，有效防止介質泄漏。
‌4、結構長度較短‌：由于法蘭閘閥的閘板是垂直置于閥體內的，其結構長度比截止閥的長度短。
‌5、體形簡單、鑄造工藝性好‌：法蘭閘閥的結構相對簡單，鑄造工藝性好，適用于多種工況和介質，具有廣泛的適用性。
6‌、適用范圍廣‌：法蘭閘閥的口徑范圍較廣，可以適用于不同口徑的管道系統，具有較好的通用性。

三、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa安裝要求
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查安裝填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4、用戶在閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6、驅動裝置的接線須按線路圖進行；
7、閘閥必須定期保養，不得隨意碰撞及擠壓以，免影響密封。

不銹鋼法蘭閘閥主要外形尺寸 Z41H、Z41Y、Z41W（PN16）

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	115	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	612	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112
