產品名稱：電動截止閥閥體\J961Y-P57/170V DN50[ 2024-04-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

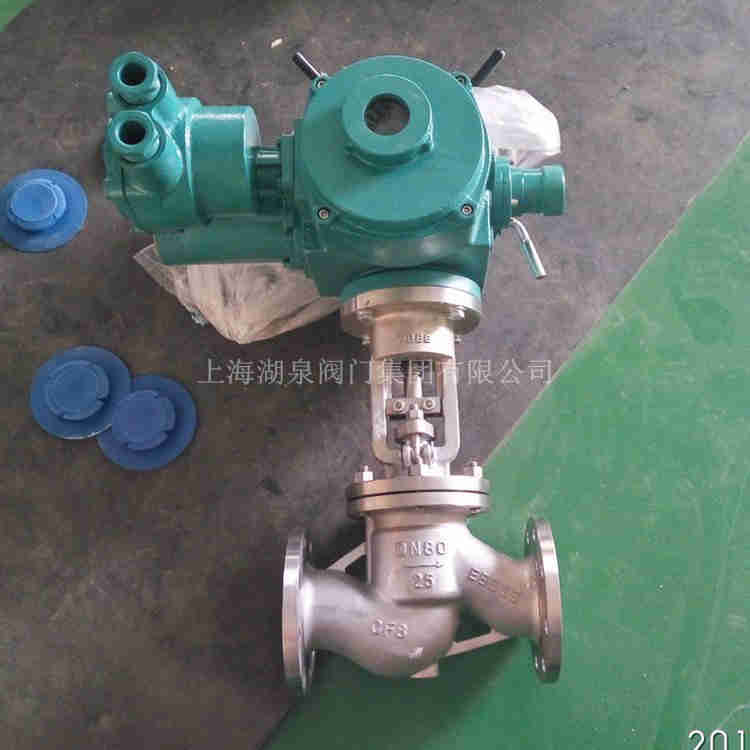

一、電動截止閥閥體\J961Y-P57/170V DN50介紹

上海湖泉閥門集團有限公司主要生產(J961Y電動高溫高壓截止閥 )也是國內(電動閥門 )生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!適用于公稱壓力 PN10.0 ~ 32.0Mpa 及 P(54)100V ~ P(57)170V ,工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上,切斷或接通介質。適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。

電動截止閥

二、電動截止閥閥體\J961Y-P57/170V DN50特點

1、閥門與管路連接采用焊接式結構。

2、密封面不易磨損、擦傷、密封性能好、壽命長。

3、結構緊湊、啟閉性好、高度小、維修方便。

4、適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。

三、電動截止閥閥體\J961Y-P57/170V DN50技術標準

1、制造驗收技術條件按JB/T3595或E101的規定。

2、閥門結構長度按ANSI B16.10或E101的規定。

3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

四、電動截止閥閥體\J961Y-P57/170V DN50主要性能和使用范圍

產品型號	公稱壓力 PN(MPa)	試驗壓力 (MPa)		工作壓力 (MPa)			工作溫度 (℃)	適用介質
產品型號	公稱壓力 PN(MPa)	殼體強度	密封	P54	P55	P57	工作溫度 (℃)	適用介質
J961H/Y-100	10	15	11	/	/	/	≤425	水、蒸汽、油品
J961H/Y-200	20	30	22	/	/	/
J961H/Y-250	25	38	28	/	/	/
J961H/Y-320	32	48	36	/	/	/
J961Y—P54/100V	20	30	22	10	/	/	≤540	蒸汽
J961Y—P54/140V	25	38	28	14	/	/
J961Y—P54/170V	32	48	36	17	/	/
J961Y—P55/100V	25	38	28	/	10	/	≤550
J961Y—P55/140V	32	48	36	/	14	/
J961Y—P55/170V	/	53	39	/	17	/
J961Y-P57/100V	/	48	36	/	/	10	≤570
J961Y—P57/140V	/	55	40	/	/	14
J961Y—P57/170V	/	60	44	/	/	17

五、電動截止閥閥體\J961Y-P57/170V DN50主要零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	緊固件
J961H型	25 WCB	25 WCB	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	碳鋼鉻鉬鋼
J961Y型	25 WCB	25 WCB	鉻不銹鋼鉻鉬鋁鋼氮化	25	硬質合金
J61Y-P54型 J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38Cr1MoAIA	12Cr1MoV	硬質合金
J61Y-P55型 J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38Cr1MoA1A	12Cr1MoV	硬質合金
J61Y-P57型 J961Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 38Cr1MoAIA	12Cr1MoV	硬質合金

稱通徑 DN(mm)	連接尺寸 (mm)
稱通徑 DN(mm)	L	D1	D2	D3		H
15	150	17	36	/	375°	518
20	135170	22	42	/	375°	518
25	135170	26	42	/	375°	518
32	170180	31	44	/	375°	560
40	230	38	60	/	375°	545
50(1)	250	50	82	/	32°	728
50(2)	320350	50	82	/	32°	748
65	370260	69	100	110	32°	829
80	400430470	84	108	130	32°	898
100	455560	107	144	165	32°	913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V
15	150	17	40	/	375°	518
20	135170	22	46	/	375°	518
25	135170	26	46	/	375°	518
32	170180	31	49	/	375°	560
40	230	38	60	/	375°	545
50(1)	250	50	90	/	32°	728
50(2)	320350	50	90	/	32°	748
65	370260	69	104	115	32°	829
80	400430470	84	110	140	32°	898
100	455560	107	148	170	32°	913
